适用范围

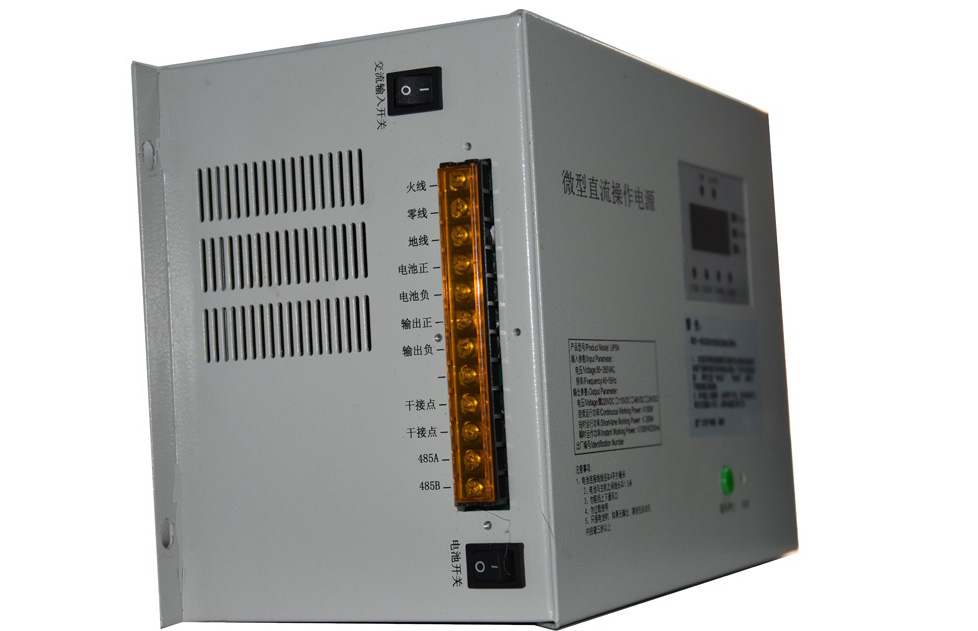

WST-UP5一体式分布直流电源装置是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。

系统特点

●分散安装，节省占地面积、降低造价；

●一体式供电方式，可靠性极大提高；

●220V，110V，48V多种输入输出方式，适用范围广；

●智能化高频电源技术，自监测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理；

●装置内置2节12V蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在72小时之内可将蓄电池重新充满；

●通信速率9600bps；规约采用MODBUS通信规约。

技术参数

●交流输入：85～265VAC，频率：50Hz±10％

●输出电压：DC220V、DC110V、DC48V

●输出功率及功耗：

（1）连续运行功率：连续运行：≤100W。

可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8～24小时。

（2）短时运行功率：≤200W，20S。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

（3）瞬时运行功率：≤600W，100ms。

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。

（4）功率消耗：装置本身消耗的功率不大于8W。
