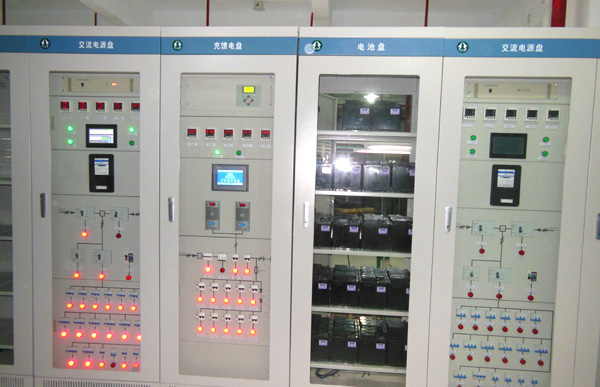

智能交直流一体化电源系统

产品分类:智能交直流一体化电源系统

产品简介:电力交直流智能一体化电源系统是将交流电源、直流电源、电力UPS、通信用直流变换、电源(DC/DC)及事故照明等装置组合为一体,共享直流电源的蓄电池组,共享直流电源的蓄电池组,并统一监控的成套设备,智能一体化电源系统采用智能模块化设计,由统一的微机监控系统监控:直流电源、电力UPS电源、交流电源、通信电源及事故照明的各种模拟信号和开关信号,由总监控单元统一状态显示和故障处理,并可根据蓄电池组的实际运行情况进行均充、浮充自动转换,完全实现电池智能管理。

订购热线:139-2466-5057
  • 产品信息
  • 产品规格
  • 常见问题

     电力交直流智能一体化电源系统是将交流电源、直流电源、电力UPS、通信用直流变换、电源(DC/DC)及事故照明等装置组合为一体,共享直流电源的蓄电池组,共享直流电源的蓄电池组,并统一监控的成套设备,智能一体化电源系统采用智能模块化设计,由统一的微机监控系统监控:直流电源、电力UPS电源、交流电源、通信电源及事故照明的各种模拟信号和开关信号,由总监控单元统一状态显示和故障处理,并可根据蓄电池组的实际运行情况进行均充、浮充自动转换,完全实现电池智能管理。

      系统采用分散控制系统,模块化结构,组屏简单,配置灵活,统一化管理,冗余备份方式,极大地提高了系统的可靠性。

     一、其具有高可靠性、高智能化的特点如下:

     1、实现电力电源网络化、智能化,一体化程度更高 实现在一个平台上对整个电力电源的UPS、直流系统、交流电源、应急照明系统、通信、有源逆变进行监控,解决由不同供应商提供的各独立电源通信规约兼容等问题,提高系统网络化、智能化程度。

     A、各子系统智能设备通过通信网络接入一体化监控器,一体化监控器1个通信口、一种规约接入综自/调度系统;

     B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等,可修改系统参数、运行方式、遥控开关,实现电力电源“四遥”功能;

     C、统一的信息共享平台,可以提高电力电源综合自动化应用水平,进行电力电源协调 联动、状态检修等深层次开发应用。

     2、电力电源更加安全可靠一次、二次设备均采用成熟可靠技术,其本身没有任何技术风险,通过一体设计可以有效避免电力电源的安全隐患。

     A、蓄电池一体化设计,避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题;

     B、可以对电力电源故障进行综合分析,及时发潜在问题;

     C、可以实现对电力电源共性隐患进行统一处理,如:统一防雷配置、统一波形优化处理等。

     3、提高电力电源管理水平一体化电源便于集中管理全站电源系统,提供电力电源的整体管理水平。由一组维护人员同时管理、维护全站电源,便于统一调配人力资源;将交流电源、通信电源、UPS、应急照明等纳入变电的巡检范围,便于对信息的进行综合分析,及时发现事故隐患,利于维护、事故分析,降低设备维护运行成本。



    随着我国电力事业的迅速发展和自动华水平的提高,对直流电源、交流电源等设备及系统的要求越来越高。电力用直流和交流一体化不间断电源设备(以下简称一体化电源设备)是我公司自主研发、引领行业趋势的新产品,一体化电源设备是一个多功能的电源系统,由几面到数十面柜体构成。其是将智能高频开关直流操作电源、电力专用UPS电源与电力专用逆变电源等装置组合为一体,共用直流动力母线、共享直流电源的蓄电池组,实现统一监控、统一管理的电源系统。该设备为电力系统用直流操作电源,作为高压断路器的分合闸、继电保护、自动装置、信装置、事故照明等使用的操作电源和控制电源,同时提供电力用交流不间断电源和通信用直流变换电源。该设备主要应用于发电厂、变(配)电所、石化、冶金、城市轨道交通等领域的电力工程。适应了无人值守变(配)电站的数字化、网络化管理的发展需要,并实现系统全参数在线检测工力能,是最佳的专业化解决方案所设计制造的成套电砂质设备。



    技术参数

    1、交流额定输入电压:单相:AC 220V。三相:AC 380V。

    2、交流额定输入频率:50HZ。

    3、直流额定输出电压:50V,115V,230V。

    4、充电装置额定输出电流:40A-400A

    5、蓄电池的额定容量:7-2000AH

    6、交流额定输出电压:单相/AC 220V,三相/AC 380V(三相四线制)。

     注:若有特殊电压条件,可根据工程实际进行确定。

    7、 交流额定输出频率:50HZ。注:若有特殊条件,可根据工程实际进行确定。

    8、交流不间断电源交流额定输出容量

       单相输出:3KVA,5KVA,7.5KVA,10KVA,15KVA。

       三相输出:10KVA,15KVA,20KVA,25KVA,30KVA。

    9、逆变电源交流额定输出容量

       单相输出:3KVA,5KVA,7.5KVA,10KVA, 15KVA。

       三相输出:10KVA,15KVA,20KVA,25KVA, 30KVA,

    10、直流变换电源额定输出电流:5-400A

    11、设备负载等级设备负载等级为一级,即连续输出额定电流。

    13、防护等级:柜体外壳防护等级高于GB 4208-2008中IP20的规定。

    14、噪声:在正常运行时,自冷式设备的噪声最大值小于55dB(A),风冷式设备的噪声最大值小于60dB(A)。

    15、电磁兼容抗干扰性能:抗电磁干扰性能满足GB/T 17626标准的要求。

    产品特点:

     ★一体化设计,对变电站的直流系统、交流系统、通讯系统、逆变系统实现的检测和控制;

     ★一体化监控采用ARM单片机系统,运行稳定可靠;

     ★交流电源系统采用ATS开关 控制器,实现对ATS开关的控制,可实现自动或手动切换;

     ★逆变电源与主监控通过RS485通讯连接,可以获取逆变系统的各种数据,实现对逆变系统的监测;

     ★直流系统的充电模块采用多模块并联技术,容量配置灵活,N+1冗余备份,自主均流;

     ★通讯电源系统与主监控通过RS485通讯连接,可以获取通讯系统的各种数据,实现对通讯系统的监测;

     ★一体化监控系统可有效实现对充电模块、通信电源模块、逆变器电源、交流控制系统等设备的监控,提供干节点报警、故障显示及声光报警;

     ★实现系统参数的本地和远程监控,满足“四遥”及无人值守需要;

     ★可以配接电池巡检,对蓄电池进行管理,有效延长蓄电池使用寿命;

     ★可以配接绝缘选线模块,实现对系统的母线及支路的绝缘状况进行监测。
