分布式直流操作电源

产品分类:UP5一体式微机直流电源

产品简介:壁挂式直流电源装置是一种新型的直流电源设备,主要应用于小型开关站和用户末端,为二次控制线路(如微机保护等智能终端及指示灯、模拟指示器等)提供可靠的不间断工作电源,避免交流失电时导致微机保护失去保护作用,解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备(弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等)提供直流操作电源。

订购热线:139-2466-5057
  • 产品信息
  • 产品规格
  • 常见问题
    一、产品简介

    壁挂式直流电源装置是一种新型的直流电源设备,主要应用于小型开关站和用户末端,为二次控制线路(如微机保护等智能终端及指示灯、模拟指示器等)提供可靠的不间断工作电源,避免交流失电时导致微机保护失去保护作用,解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备(弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等)提供直流操作电源。

    壁挂式直流电源装置具有市电输入和PT输入两种方式,输出方式从DC220V至DC24V各种规格,可以满足各种使用场合。装置最大输出功率可达1000W,可以满足不同负载的需求。

    壁挂式直流电源装置体积小,安装接线方便,适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠,更经济(对小型用户终端更明显),又节省占地空间,降低线路损耗及安装工程量,且维护方便,为电力系统供电可靠性提供新的选择方案。

    壁挂式直流电源装置采用高频电源技术,蓄电池采用自动充电管理模块进行维护,大大延长蓄电池的使用寿命,使得装置运行更加安全可靠。装置具备通讯、报警功能,可以方便地实现无人值守的远程自动化管理。

    二、应用范围

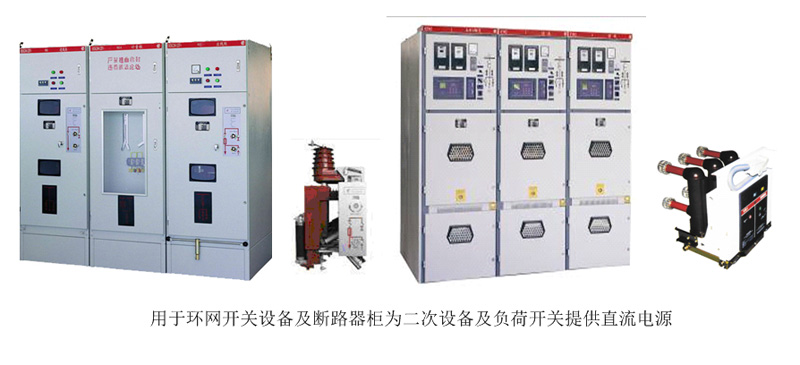

    壁挂式直流电源装置主要应用于各种型号的开关设备内,为主开关(断路器、负荷开关等)和二次保护装置提供可靠的直流操作电源。

    1、使用环境条件

    工组环境温度:-10℃~+45℃;

    最大月平均相对湿度:≤90%

    最大日平均相对湿度:≤95%

    海拔高度:不大于2000米。

    工作环境条件:无导电微粒尘埃,无腐蚀金属和破坏绝缘的化学物质,使用地点应具有防御雨、雪、风、沙的设施,周围不允许充满水蒸气或有较严重的霉菌存在。

    2、输入电源

    交流输入电压:85~265VAC

    频率:50Hz±10%

    波形:正弦波,波形畸变<5%

    功率要求:单台不小于150VA。

    3、输出功率及功耗

    (1)连续运行功率:

    l  连续运行:≤200W。

    可满足微机保护装置、指示灯、模拟指示器供电需要;由电池供电时,根据电池容量及负载参数可长达8~24小时。

    l  短时运行功率:≤1000W,20S。

    可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器,电动负荷开关储能供电需要。

    l  瞬时运行功率:≤800W,100ms。

    可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要;由电池后备供电时,可操作20次以上。

    (2)功率消耗:装置本身消耗的功率不大于8W。
